当前位置：首页 > 产品中心 > 力学性能试验机系列 > 球压痕硬度计QYA-96B

球压痕硬度计QYA-96B

主要技术指标

1、试验负荷分为六级：9.8N(预加载)49N、132N、358N、612N、961N

2、钢球压头：Φ5mm,Φ10mm　

3、压痕深度指示最小分度值：0.001mm

4、试样最大允许高度：10mm

5、压头至机壁距离：55mm

6、示值精度：±4%

7、计时量程：10~90s，计时精度±0.1s

8、有效的测量范围：0.150~0.350mm

9、机架变形量：≤0.05mm

10、设备重量：45kg

11、设备外型尺寸（mm）：330×220×425

12、数据输出端口：USB

应用范围

该仪器可用于测定汽车工程塑料、塑料建材等行业材料硬度测试，并能对数据处理打印。本机采用彩色触摸屏技术，使操作更简单、更直观、画面更美观。

产品概述

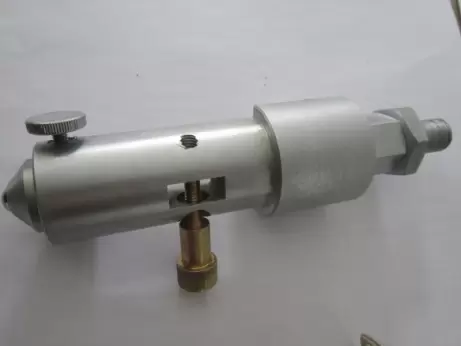

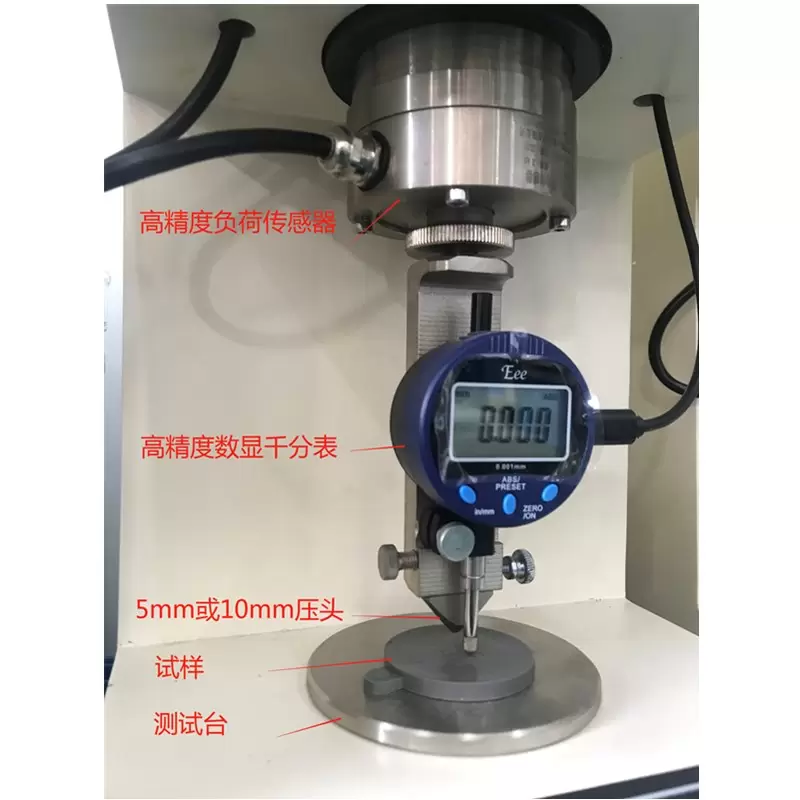

主要由主机，压头，加荷装置，变形采集系统、微处理系统等组成。

产品特点

产品应用

塑料硬度是指塑料材料抵抗另一种视作不发生弹性及塑性变形的刚性物体对它压入的能力。

塑料球压痕硬度试验是用规定直径的钢球在试验负荷的作用下垂直压入试样表面，保持一定时间后读取压痕深度值。通过计算或查表求得其硬度值。

1﹑试样厚度不小于4mm，加荷速度的可调范围为２－７秒内，常为4－6秒，加荷时间为30秒或60秒；负荷大小应根据试样预料的硬度选择，硬度较高可选择较大的负荷；反之取较小负荷。如不能预知试样的硬度一定要由较小负荷开始逐步升级，才不会破坏钢球压头及试样；一般只要按试样规定要求选择负荷就可以进行试验。

2﹑球压痕硬度是指以规定直径的钢球，在试验负荷的作用下垂直压入试样的表面，保持一定的时间后，单位面积上所承受的平均压力以Kgｆ／mm²或N／mm²表示。

其表达式为：

H＝0.21ｐ／0.25πＤ（ｈ－0.04）(kg/ mm²)

　 P―负荷　(kg)　

h―压痕深度　(mm)

D―钢球直径　(mm)

π―圆周率

注：h＝h１－h２

h1：试样负荷的压入深度（mm）；

h2：仪器在试验负荷下的机架变形量（mm）

安全说明

技术规格
