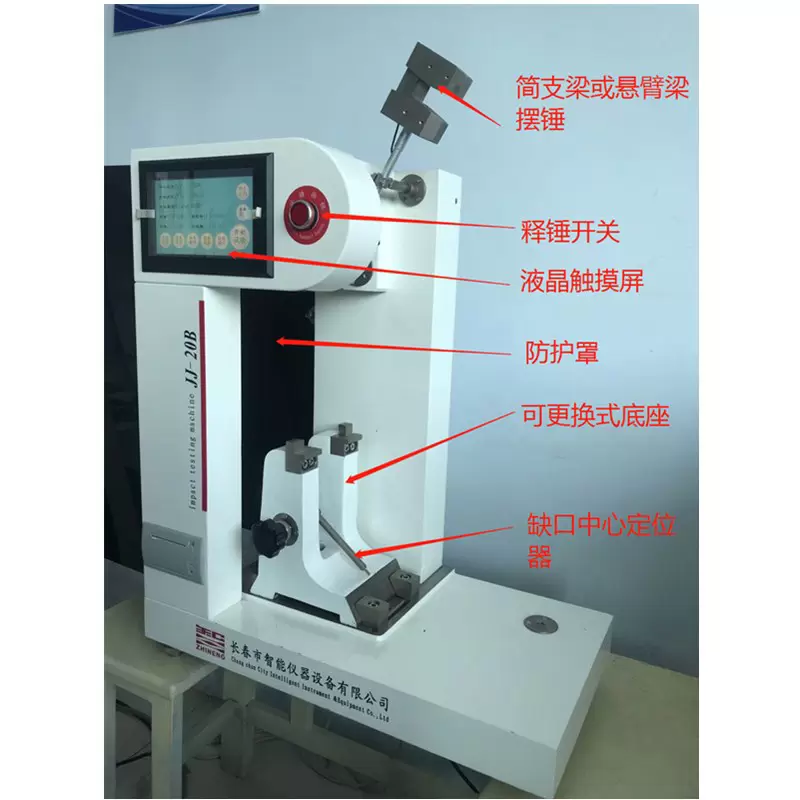

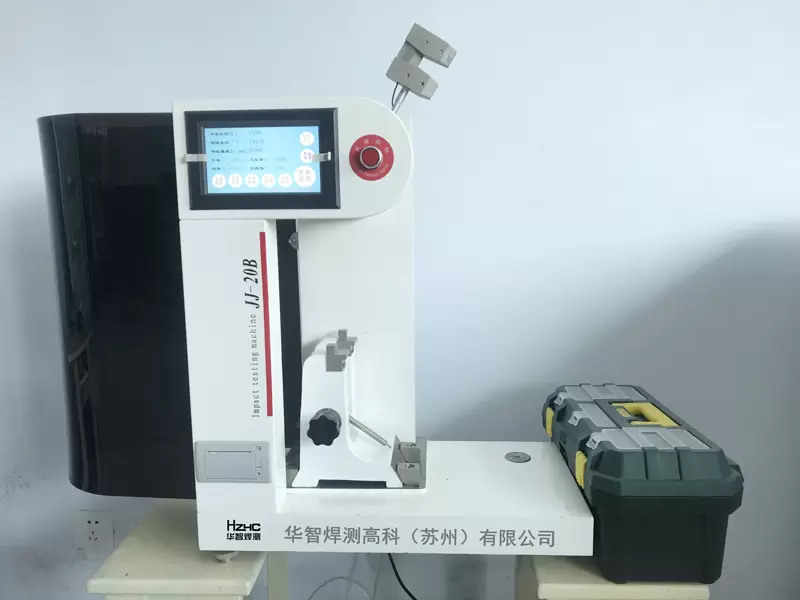

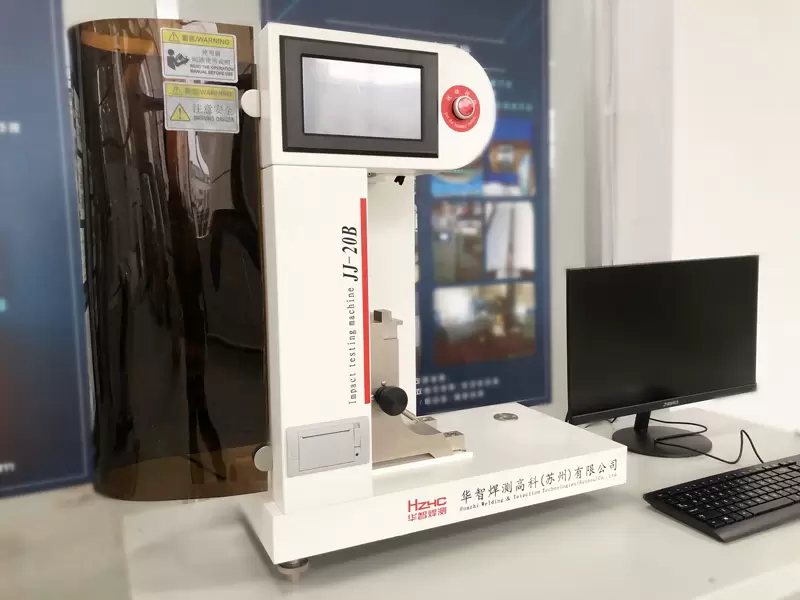

冲击试验机JJ-20

技术指标:

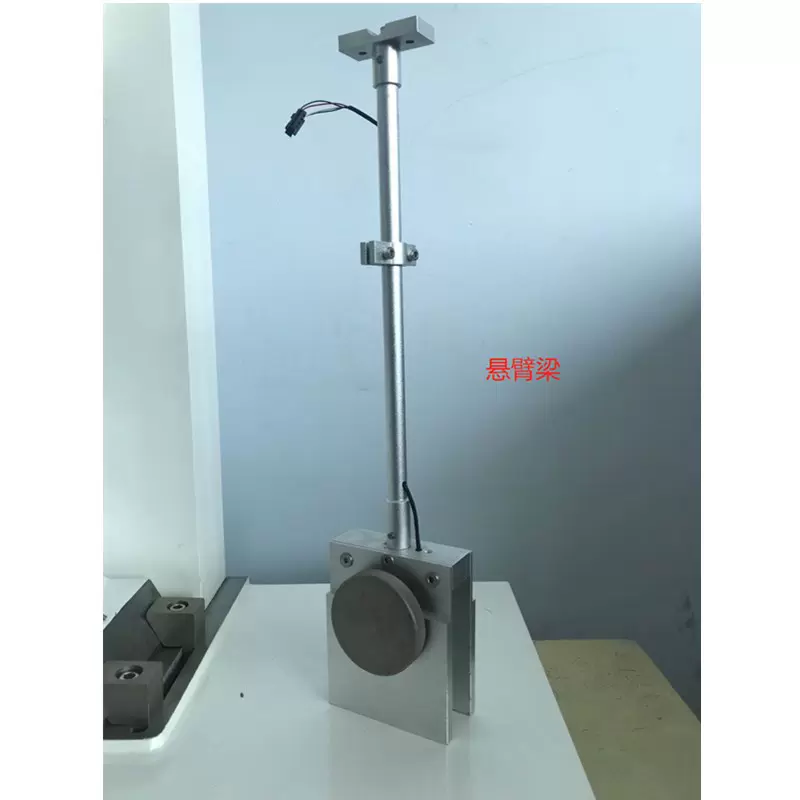

型号（JJ）：悬臂梁

冲击能量：1

2.75：5.5

11：22

采样速率：10us

分辨率：1/4096

负荷精度：≤1%

冲击刀夹角：30°

摆锤力矩：1. 2.9474N.m、1.4737 N.m

锤预扬角：150º

冲击速度：3.5m/s

摆轴中心至试样中心的距离：335mm

刀刃夹角：75°

刀刃圆角半径：0.8mm

试样尺寸：80×10×4mm(标准)、63.5×12.7×12.7mm、63.5×12.7×6.4mm、63.5×12.7×3.2mm

电源：AC220V 50Hz

刀刃前角：5°

刀刃后角：10°

应用范围:

本机主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石，电绝缘材料等非金属材料冲击韧性的测定。本试验机是化工行业、科研单位、大专院校、质量检测部门、专业生产厂家实验室等单位理想的试验设备。是一种结构简单，操作方便，数据准确可靠的检测仪器。

产品概述

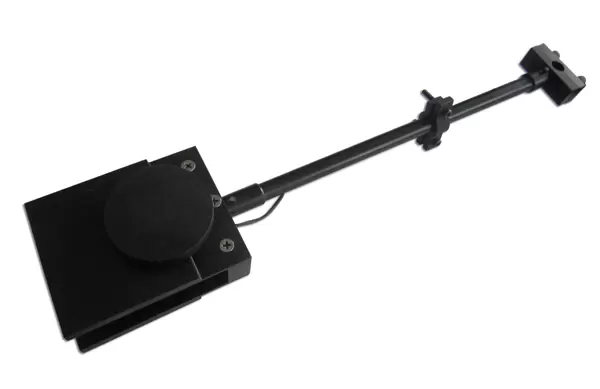

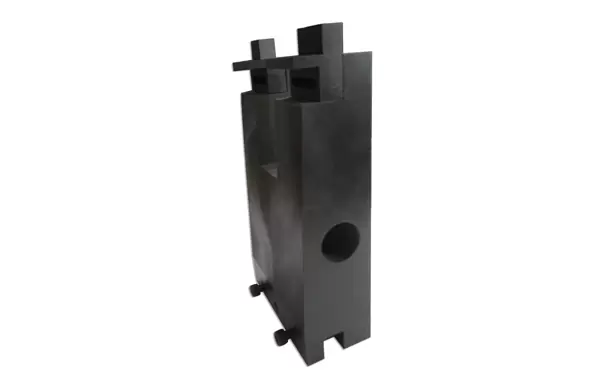

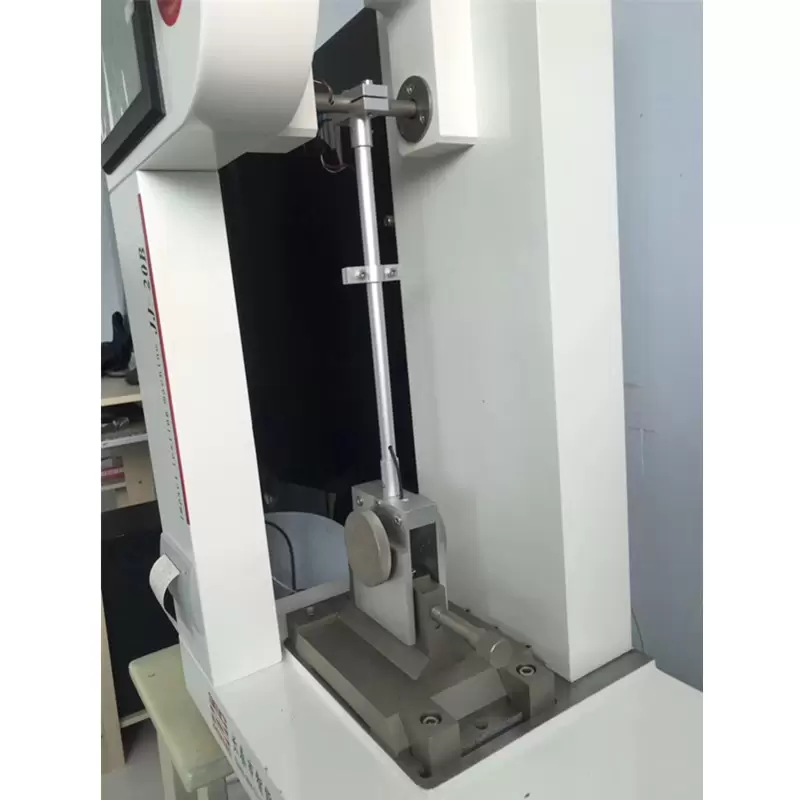

主要由机械主机、摆锤、试样钳口支座、摆锤释放机构、信号采集系统、数据处理系统等组成。

产品特点

产品应用

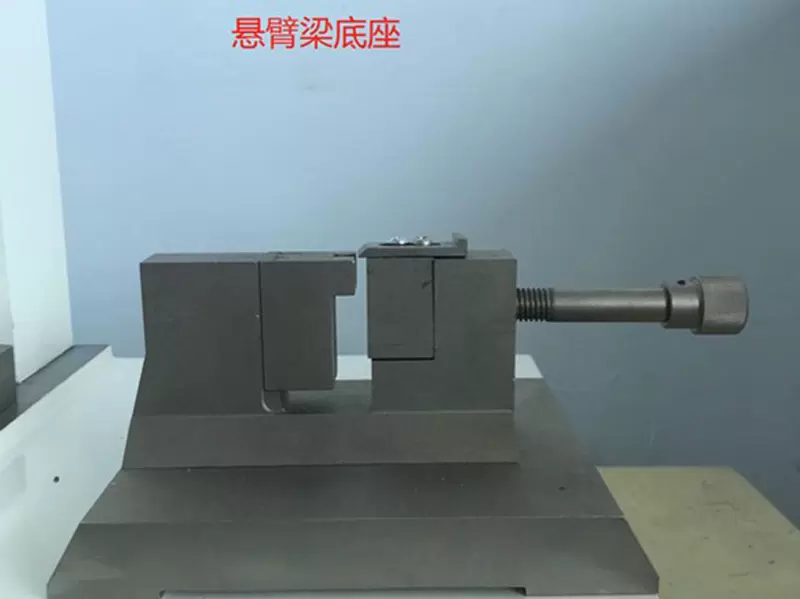

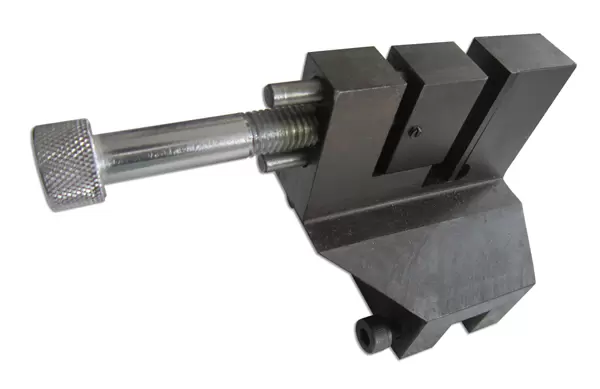

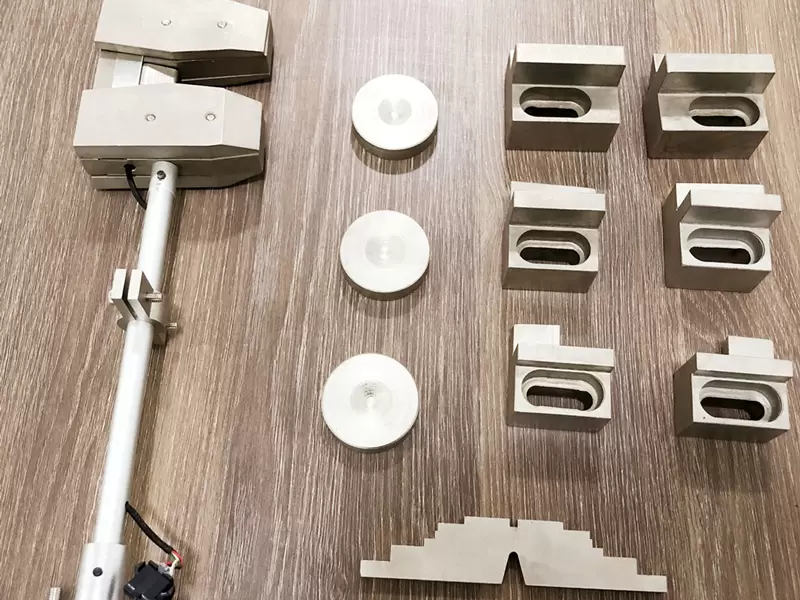

本冲击试验机是一种能瞬时测定和记录材料在受冲击过程中的特性曲线的一种新型冲击试验机。本机通过更换摆锤和试样底座，可实现简支梁和悬臂梁两种形式的试验。

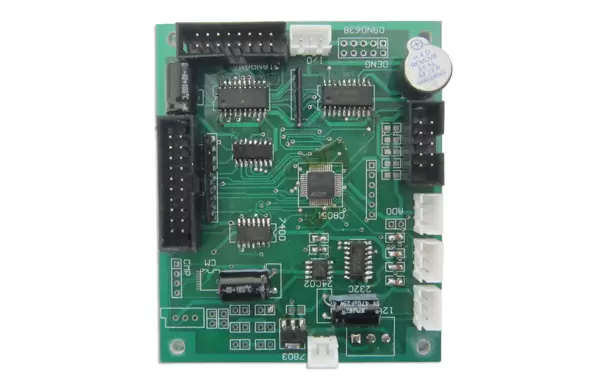

被冲击的试样在受锤冲击的瞬间，通过高速负荷测量传感器产生信号，经高速放大器放大后，由A/D快速转换成数字信号送给计算机进行数据处理，同时通过检测角位移信号送给计算机进行数据处理，精确度高。

分辨率由高精度编码器的10000个格点采集，分辨率达到1/65536。

角度值可由计算机直接显示，精度为0.001°

试验数据由计算机自动计算，并将最终结果“冲击功”和“冲击强度”显示出来，最多可连续打击10次，计算平均值。

冲击的过程以曲线方式显示，（动态力学曲线及冲击强度曲线）交叉同步显示，真实的反映了冲击过程中高分子材料的撕裂过程及分子变化情况；

本仪器是在符合国家标准的冲击结构的基础上，加装高速角位移监控系统和力检测传感器和放大器，经计算机高速采样，数据处理，可显示N-T和J-T曲线，数据存盘，数据报告打印等。

双功能曲线对比显示，集中打印和分立打印功能，方便用户对比分析；

具备冲击强度点分析和力学撕裂点分析功能；

多种的数据显示及换算功能；

该仪器被中科院应用化学所、中科院金属所、重庆庆龄汽车集团、长春一汽集团、武汉富康集团、福建东南汽车集团、天津夏利集团、上海汽车集团、吉林大学、华东理工大学等科研院所采用，对迅速研究耐冲击的汽车工程塑料如保险杠等原料配方起到重大作用。
