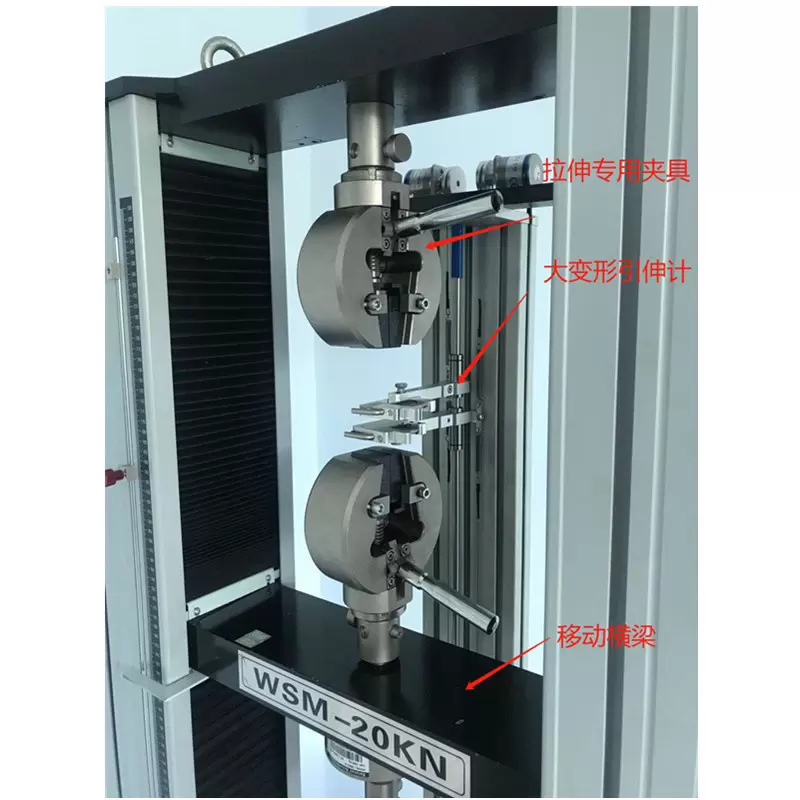

万能试验机WSM系列

主要技术指标

（一）测量参数

1.1最大试验机（kN）:5；

1.2试验机级别：0.5级；

1.3试验力有效测量范围：0.4%-100%F.S；

1.4试验力测量精度：优于≤±0.5%；

1.5位移测量分辨力：0.4μm；

1.6位移测量精度：优于≤±0.5%；

1.7电子引伸计测量范围：0.4%-100%FS；

1.8电子引伸计测量精度：优于≤±0.5%；

（二）控制参数：

2.1力控控制速度范围：0.001％～5％FS/s；

2.2力控速度控制精度：0.001％～1％FS/s时优于≤±0.5％；1％～5％FS/s时优于≤±0.2％；

2.3力控保持精度：≤±0.1％F.S；

2.4变形控控制速度范围：0.001％～5％FS/s；

2.5变形控速度控制精度：0.001％～1％FS/s时优于±0.5％；1％～5％FS/s时优于±0.2％；

2.6变形控保持精度：≤±0.02％F.S；

2.7位移控控制速度范围：0.01～1000mm/min；

2.8位移控速度控制精度：≤±0.2％；

2.9位移控保持精度：≤±0.02mm；

2.10控制方式：力闭环控制、变形闭环控制、位移闭环控制；

（三）主机参数：

3.1立柱数：6柱（4立柱、2丝杠）；

3.2最大压缩空间（mm）：900；

3.3最大拉伸间距（mm）:670（含楔形拉伸夹具）；

3.4有效跨距（mm）：450；

3.5工作台尺寸（mm）：800×425；

3.6主机外形尺寸（mm）：850*590*1750；

3.7主机重量(kg)：370；

3.8功率、电压、频率：1kW/220V/50～60Hz；

在线咨询

产品概述

全新一代静态试验机专用控制器，是集测量、控制、传输功能于一体，并对信号采集、信号放大、数据传输、伺服电机驱动单元进行了高度集成；为试验机的测量、控制和操作提供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计算机；是试验机技术发展的一个重要部分。

外部手持式控制器采用320*240 LED显示器，可快速调整试验空间，同时具有试验开始、试验停止、试验清零等功能，实时显示设备运行状态、试验数据、使试样装夹更加方便，操作更加简单。

万能试验机测控软件采用DSP技术及神经元自适应控制算法，实现等速率试验力、等速率横梁位移、等速率应变等多种闭环控制模式，控制方式可任意组合、平滑切换具有联网接口，可实现数据联网和远程控制功能。

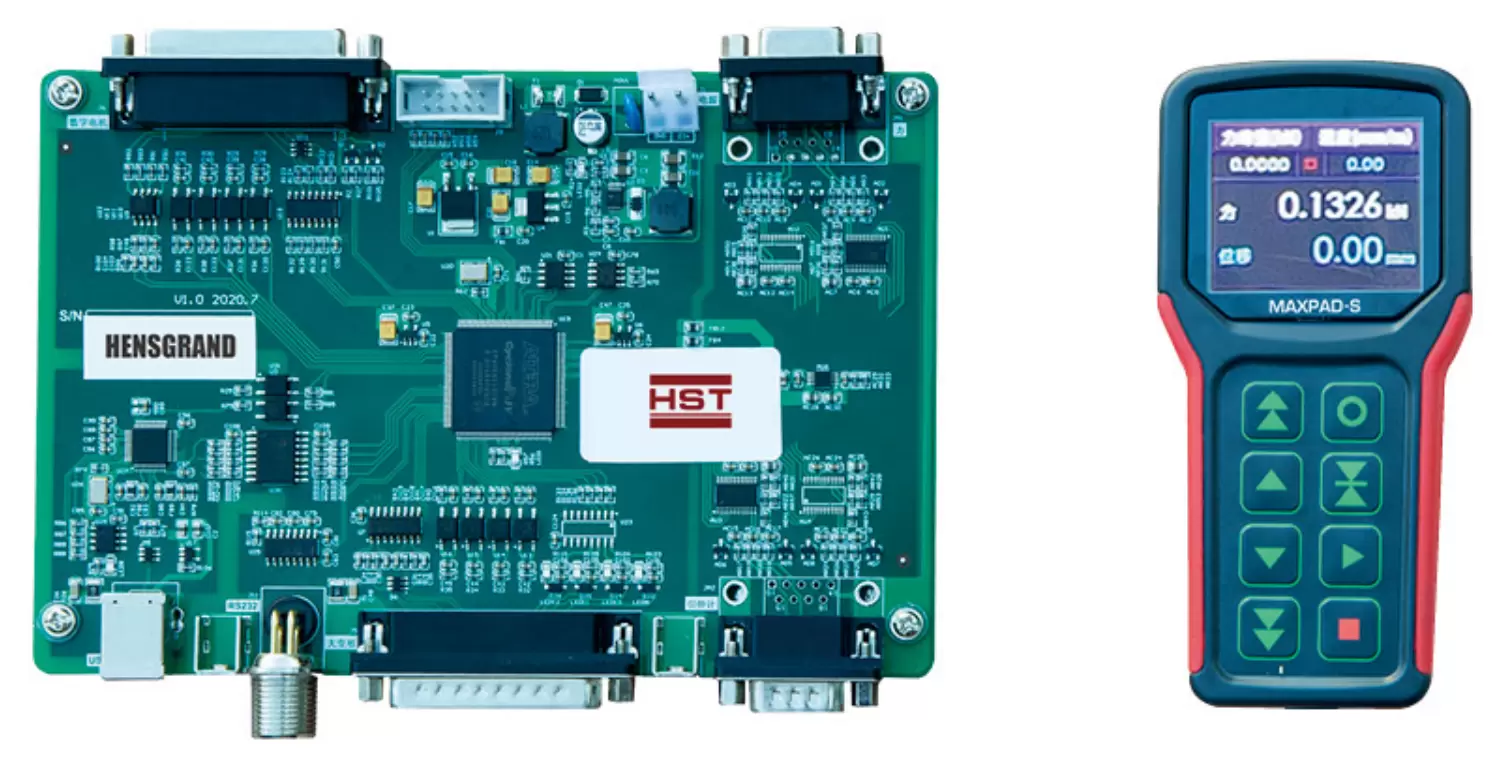

外置独立控制器
万能试验机测控软件

产品特点

独立模块

独立的控制系统，模块式结构
方便于售后维护
秀外慧中

外观简约大气，自动化程度高
实验过程中无噪音，
电极对中

电极自动对中定位，操作方便
安全系数大，精度高
大屏显示

触摸屏控制；操作便捷，可独立控制

主要功能

安全说明

主要配置

（一）主机部分

项目	数量	备注
工作台	1件	45号钢、数控精密加工
双凸型十字头移动横梁	1件	45号钢，数控精密加工
上横梁	1件	45号钢，数控精密加工
主机底板	1件	Q235-A，数控精密加工
滚珠丝杠	2根	轴承钢，精密挤压
支撑立柱	4根	精密挤压，表面高频、电镀、抛光
交流伺服电机、交流伺服驱动器	1台	台湾“TECO”
行星齿轮减速机	1台	日本“shimpo”
同步带/同步带轮	1条	宁波“Sables”

（二）测控、电气部分

项目	数量	品牌/备注
外置式测控系统	1套	华智焊测，多通道、高精度
电子万能试验机测控软件	1套	华智焊测，内置200多种试验标准
外置式手持控制盒	1支	华智焊测，试验力、位移、速度显示
设备运行拖动系统	1套	华智焊测，具有过流等保护功能

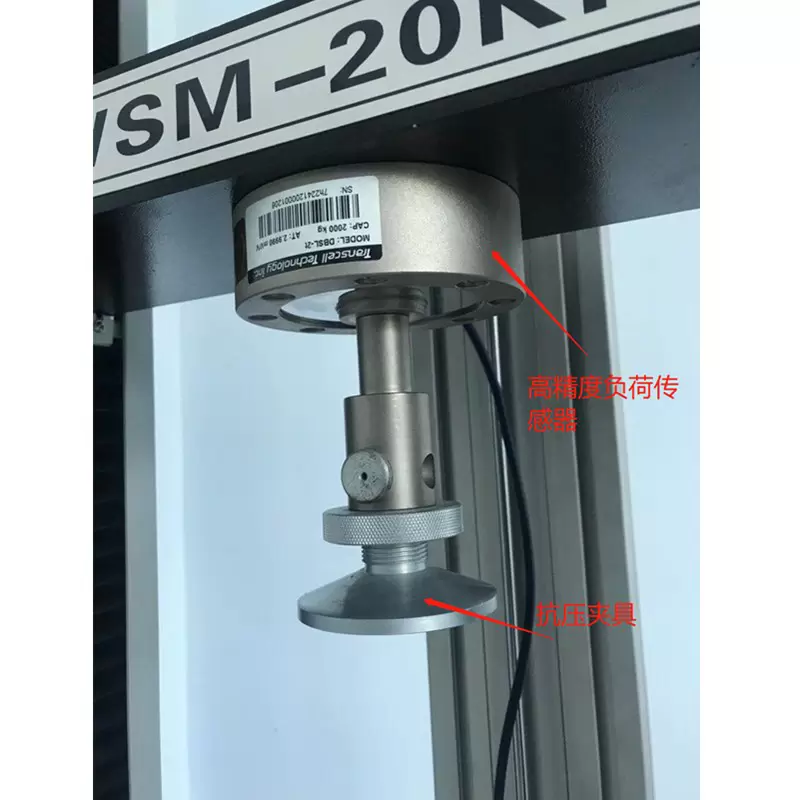

高精度轮辐式负荷传感器	1只	美国品牌“chcontech”
高精度位移传感器	1只	台湾“TECO”
计算机	1台	HP台式机

（三）随机附件部分

项目	数量	备注
楔形拉伸夹具	1套	旋转夹紧型
圆试样齿块	1套	Φ4～φ9mm，硬度HRC58～HRC62
扁试样齿块	1套	0～7mm，硬度HRC58～HRC62
压缩附具	1套	Φ90mm,淬火处理52-55HRC

（四）随机资料

项目名称	单位数量
机械部分使用说明书	1份
软件使用说明书	1份
装箱清单/合格证书/保修卡	1份
